PIRAL WOUND GASKET ASME B16.20 300LB RF
Thông tin sản phẩm:
Tên sản phẩm:
- VÒNG ĐỆM SPIRAL WOUND
- GASKET SW KIM LOẠI
- VÒNG ĐỆM 3 VÒNG KIM LOẠI CLASS 300

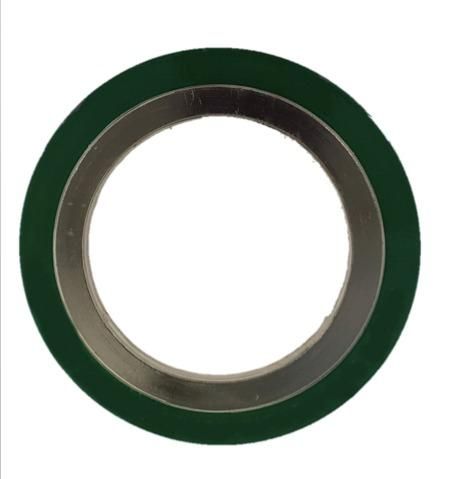

SPIRAL WOUND GASKET ASME B16.20 300LB RF
Thông tin kỹ thuật:
- Kiểu / loại gasket: Spiral Wound Gasket.
- Tiêu chuẩn thiết kế: ASME B16.20
- Số vòng : 3 Vòng
- Vật liệu: Vòng trong (IR) : SS304 ; Vòng ngoài (OR) SS304 ; Winding: SS304; Filter: Graphite
- Pressure: 150 LB.
- Độ dày: THK 4.5 mm
- Size stock: 1/2″ , 3/4″ , 1″ , 1 1/4″ , 1 1/2″ , 2″ , 2 1/2″ , 3″ , 4″ , 6″ , 8″ , 10″ , 12″ , 14″ , 16″ , 18″ , 20″ , 24″, 26″ , 28″ , 30″ , 32″ , 36″
- Xuất xứ: Singapore , Anh (UK) , Hàn Quốc , Trung Quốc , Nhật Bản
Class 300 NPS 1/2-24 | ||||
NPS | Inner Ring | Sealing Element | Outer Ring | |
Inside (d1) Dia. |
Inside (d2) Dia. |
Outside (d3) Dia. |
Outside (d4) Dia. |
|
1/2 | 14.2 | 19.1 | 31.8 | 54.1 |
3/4 | 20.6 | 25.4 | 39.6 | 66.8 |
1 | 26.9 | 31.8 | 47.8 | 73.2 |
1¼ | 38.1 | 47.8 | 60.5 | 82.6 |
1½ | 44.5 | 54.1 | 69.9 | 95.3 |
2 | 55.6 | 69.9 | 85.9 | 111.3 |
2½ | 66.5 | 82.6 | 98.6 | 130.3 |
3 | 81 | 101.6 | 120.7 | 149.4 |
4 | 106.4 | 127 | 149.4 | 181.1 |
5 | 131.8 | 155.7 | 177.8 | 215.9 |
6 | 157.2 | 182.6 | 209.6 | 251 |
8 | 215.9 | 233.4 | 263.7 | 308.1 |
10 | 268.2 | 287.3 | 317.5 | 362 |
12 | 317.5 | 339.9 | 374.7 | 422.4 |
14 | 349.3 | 371.6 | 406.4 | 485.9 |
16 | 400.1 | 422.4 | 463.6 | 539.8 |
18 | 449.3 | 474.7 | 527.1 | 596.9 |
20 | 500.1 | 525.6 | 577.9 | 654.1 |
24 | 603.3 | 628.7 | 685.8 | 774.7 |
NPS | Inside (d1) Dia. |
Inside (d2) Dia. |
Outside (d3) Dia. |
Outside (d4) Dia. |
Inner Ring | Sealing Element | Outer Ring |
